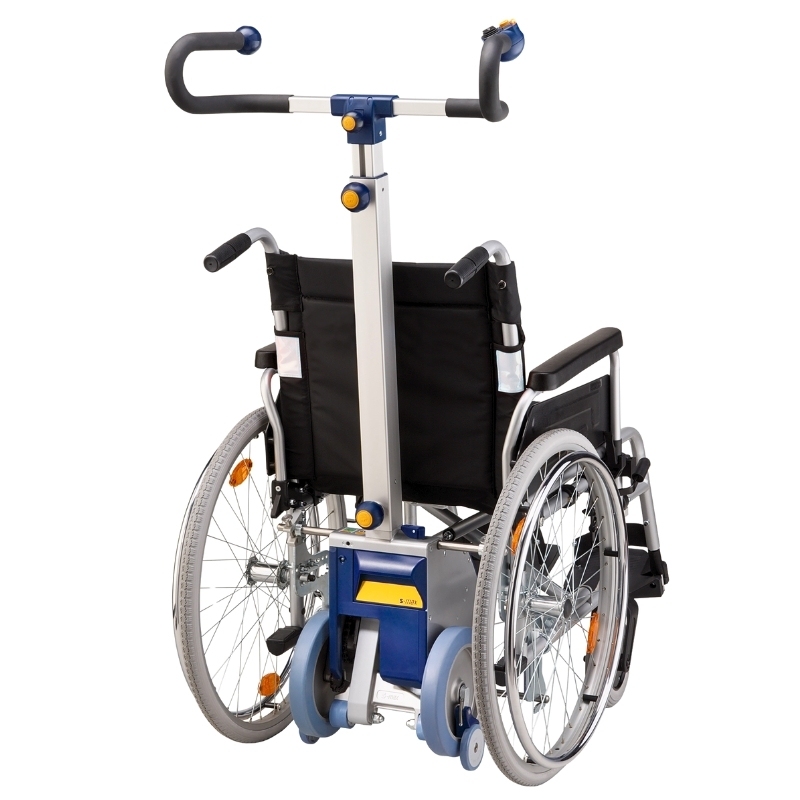

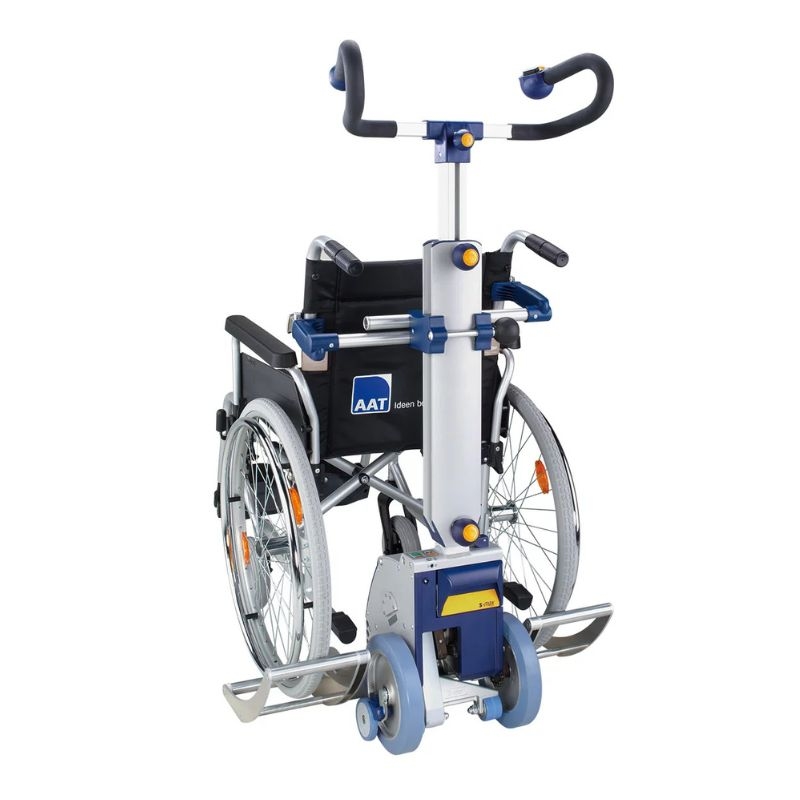

S-MAX Schodołaz kroczący z płozami SDM7

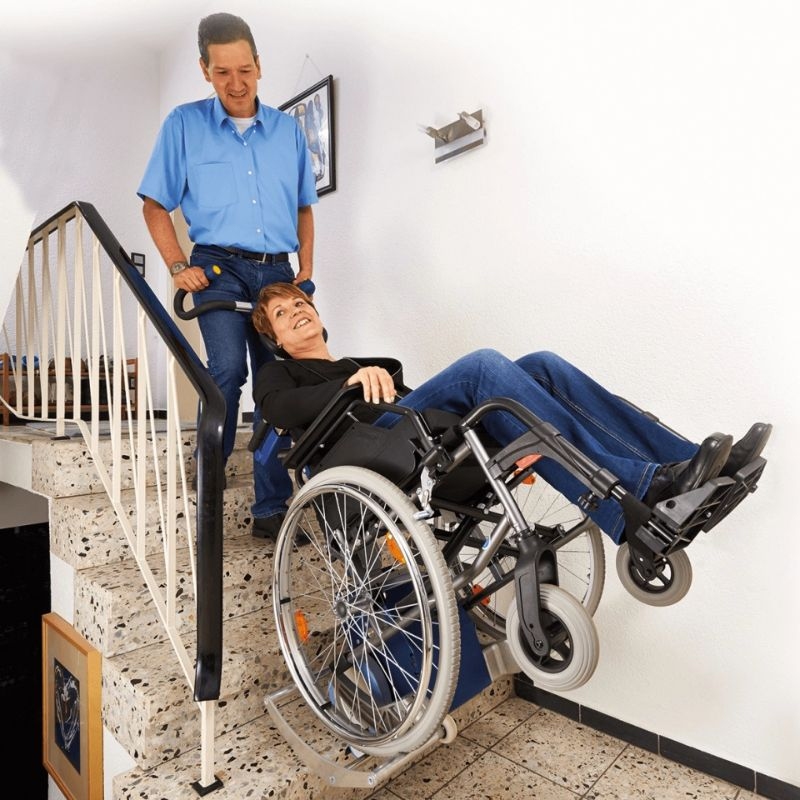

S-MAX to schodołaz kroczący z płozami do wózka inwalidzkiego, zaprojektowany do transportu po schodach w górę i w dół pasażera siedzącego we własnym wózku. W połączeniu z systemem mocowania SDM7 umożliwia prowadzenie w trybie kroczącym z płynną regulacją prędkości oraz funkcjami ułatwiającymi kontrolę ruchu. To rozwiązanie wybierają opiekunowie oraz placówki i instytucje, które chcą sprawnie „likwidować bariery architektoniczne” bez przesiadania pasażera.

S-MAX Schodołaz kroczący z płozami SDM7 - wyposażenie standardowe

• schodołaz S-MAX (moduł napędowy z akumulatorami + kolumna z uchwytami sterującymi),
• system mocowania SDM7 do wózków inwalidzkich: uchwyt górny wózka + wspornik kół wózka,
• zagłówek,
• ładowarka,
• elektroniczny system przeciążenia,
• instrukcja użytkowania.

S-MAX Schodołaz kroczący z płozami SDM7 - akcesoria dodatkowe

• pasy biodrowe,
• ładowarka samochodowa,
• dodatkowy zestaw akumulatorów,
• konwerter napięcia,
• dodatkowy zagłówek,
• dodatkowe mocowanie do uchwytu górnego (zależnie od konfiguracji).

S-MAX Schodołaz kroczący z płozami SDM7 - zalety

• Transport bez opuszczania własnego wózka – system mocowania SDM7 do wózków inwalidzkich.
• Dopasowanie do wielu wózków – dopuszczalne rozmiary kół 12”, 16”, 20”, 24” oraz określone zakresy szerokości siedziska.
• Kontrola tempa podchodzenia – prędkość 8–23 stopni/min z płynną regulacją.
• Większe bezpieczeństwo prowadzenia – hamulce bezpieczeństwa oraz zalecany test hamulców bez pasażera.
• Komfort pracy opiekuna w ciasnych przestrzeniach – regulacja uchwytu sterującego w poziomie, gdy uchwyt może zahaczać o ściany.
• Płynniejszy przebieg wspinania – funkcja ComfortStep (z uwagą, że może zmniejszać prędkość i zasięg).
• Praca na typowych stopniach budynkowych – maksymalna wysokość stopnia 210 mm (21 cm).
• Przewidywalny zasięg na jednym ładowaniu – do 300 stopni (zależnie od obciążenia).

S-MAX Schodołaz kroczący z płozami SDM7 - zastosowanie u różnych pacjentów – korzyści

Dla osób niesamodzielnych
transport po schodach w pozycji siedzącej na własnym wózku, bez konieczności przesiadania,
stabilizacja ustawienia dzięki właściwemu mocowaniu SDM7 i przygotowaniu wózka,
czytelny tryb pracy (w tym funkcja pojedynczego stopnia) ułatwiający kontrolę ruchu.

Dla częściowo aktywnych
możliwość pozostania na własnym, dopasowanym wózku (także nowocześniejszych konstrukcjach w dozwolonych zakresach),
lepsze dopasowanie prowadzenia do warunków klatki schodowej dzięki regulacjom uchwytów,
komfortowe tempo pokonywania schodów dzięki płynnej regulacji prędkości.

W rehabilitacji i w placówkach
wsparcie „likwidacji barier architektonicznych” w instytucjach i obiektach użyteczności publicznej,
przewidywalne parametry pracy: stopnie do 21 cm i zasięg do 300 stopni na ładowaniu (zależnie od obciążenia),
możliwość dostosowania do różnych modeli wózków w określonych zakresach technicznych.

S-MAX Schodołaz kroczący z płozami SDM7 - rozmiary / dopasowanie

Jak dobrać S-MAX SDM7 do wózka i schodów? Zmierz wózek oraz schody i porównaj z wymaganiami technicznymi. Przy dopasowaniu i ocenie warunków użytkowania warto skonsultować się z technikiem lub przeszkoloną osobą obsługującą.

• Koła wózka: dopuszczalne rozmiary 12”, 16”, 20”, 24”.
• Szerokość siedziska wózka: 340–430 mm (SDM7-135) lub 380–530 mm (SDM7-160).
• Szerokość wspornika kół wózka: min. 395 mm / maks. 715 mm (SDM7-135) lub min. 445 mm / maks. 760 mm (SDM7-160).
• Szerokość oparcia wózka: min. 340 mm / maks. 430 mm (SDM7-135) lub min. 380 mm / maks. 520 mm (SDM7-160).
• Wysokość stopnia: maks. 210 mm (21 cm).
• Głębokość stopnia: min. 18 cm (zalecenie do weryfikacji pomiarem schodów).
• Podest manewrowy: minimum 135 × 135 cm (układ L oraz U – warunek orientacyjny do weryfikacji w konkretnym miejscu).
• Szerokość klatki schodowej: wymaga pomiaru (zależy od wózka, ustawień i manewru); w bardzo wąskich/krętych klatkach pomocna jest regulacja uchwytu sterującego w poziomie.
• Uwaga: dobór wersji SDM7 (135 lub 160) zależy od wymiarów wózka i planowanego obciążenia. W razie wątpliwości dobór skonsultuj z technikiem lub przeszkoloną osobą obsługującą sprzęt.

S-MAX Schodołaz kroczący z płozami SDM7 - specyfikacja techniczna

• Typ: schodołaz kroczący z płozami do transportu osoby na wózku inwalidzkim.
• Model / system mocowania: S-MAX SDM7 (wersje SDM7-135 lub SDM7-160).
• Maks. ładowność: 115 kg (SDM7-135) / 135 kg (SDM7-160).
• Dopuszczalny maks. ciężar całkowity: 155 kg (SDM7-135) / 180 kg (SDM7-160).
• Dopuszczalne rozmiary kół wózka: 12”, 16”, 20”, 24”.
• Dopuszczalne szerokości siedziska wózka: 340–430 mm (SDM7-135) / 380–530 mm (SDM7-160).
• Masa własna SDM7: 8,4 kg (SDM7-135) / 8,5 kg (SDM7-160).
• Masa modułu napędowego z akumulatorami: 18,8 kg (SDM7-135) / 19,9 kg (SDM7-160).
• Masa kolumny z uchwytami: 4,6 kg.
• Masa własna całego urządzenia: 31,8 kg (SDM7-135) / 33 kg (SDM7-160).
• Prędkość podchodzenia: 8–23 stopni/min (płynna regulacja).
• Zasięg przy jednym ładowaniu: do 300 stopni (zależnie od obciążenia).
• Maks. wysokość stopnia: 210 mm.
• Poziom hałasu: ≤ 70 dB(A) w typowych warunkach.
• Temperatura magazynowania / robocza (urządzenie): 0°C do +60°C / -30°C do +50°C.
• Temperatura magazynowania / robocza (zestaw akumulatorów): 0°C do +60°C / -30°C do +50°C.
• Informacje o drganiach: zwykle poniżej 2,5 m/s² (dla kończyn górnych).
• Akumulatory (wg konfiguracji handlowej): 2 × 12 V / 3,3 Ah, typ żelowy.
• Moc silnika (wg konfiguracji handlowej): 275 W.

S-MAX Schodołaz kroczący z płozami SDM7 - montaż / bezpieczeństwo

• Obsługa tylko przez przeszkoloną osobę: przed pierwszym transportem przećwicz prowadzenie bez pasażera, w trybie pojedynczego stopnia i przy najniższej prędkości.
• Kontrola przed użyciem: sprawdź działanie elektroniki, hamulców bezpieczeństwa i elementów roboczych przed rozpoczęciem pracy.
• Stabilizacja pasażera: przewożoną osobę zabezpiecz pasem bezpieczeństwa; ręce pasażera nie powinny zwisać poza podłokietniki.
• Warunki otoczenia: nie używaj podczas deszczu, w wilgotnych warunkach, śniegu lub oblodzenia; zadbaj o przyczepne i równe powierzchnie przejazdu.
• Prawidłowe przygotowanie wózka: podczas łączenia z SDM7 wózek ustaw zgodnie z instrukcją i zaciągnij hamulce postojowe wózka.
• Ładowanie i serwis: ładuj po każdym użyciu, używaj wyłącznie właściwej ładowarki i oryginalnych akcesoriów; naprawy i przeglądy zlecaj autoryzowanemu serwisowi.

Podana cena dotyczy wersji podstawowej

Po dokonaniu zamówienia skontaktujemy się w celu jego uszczegółowienia.

W razie pytań i wątpliwości prosimy o kontakt: (32) 256 53 84 lub sklep@ortomedica.pl

To jest wyrób medyczny.Używaj go zgodnie z instrukcją używania lub etykietą.
